Schaltschrankfertigung aus einer Hand: Kompakter geht’s nicht
Oberste Priorität: In jeder Hinsicht normgerecht
Als Kunde der esmatic entscheiden Sie selbst, ob Sie unseren All-inclusive-Service einschließlich Planung mittels EPLAN in Anspruch nehmen oder ob Sie fertige Planungsunterlagen liefern und uns lediglich mit dem Schaltschrankbau beauftragen. Wie auch immer Sie sich entscheiden: Wir stellen sicher, dass jeder Schaltschrank, der unsere Hallen verlässt, normgerecht gefertigt wird. Maßgeblich für uns ist die Schaltanlagennorm DIN EN 61439 bzw. ihr europäisches IEC-Pendant. Darüber hinaus richten wir uns auch gern nach Ihrer Werksnorm oder – wenn die Anlage für den Export vorgesehen ist – nach den jeweils gültigen internationalen Normen.
Unser Qualitätsanspruch: Null-Fehler-Toleranz
Innerhalb des Gesamtprozesses der Schaltschrankfertigung kommt der letzten Station besondere Bedeutung zu: den Prüfplätzen. Bei der esmatic wird kein Schaltschrank ausgeliefert, der nicht zu 100 % auf seine Funktion überprüft wurde. Jede Verdrahtung, jede einzelne verbaute Komponente und alle elektrischen Werte werden hier mittels DIN-gerechten Messungen nach vorgegebenen Kriterien geprüft. Alle Ergebnisse werden in Prüfprotokollen entsprechend DIN EN 61439 (bzw. der entsprechenden IEC-Norm) dokumentiert. Wenn die Automatisierungssoftware von der esmatic entwickelt wurde, wird diese von unseren Spezialisten probeweise eingespielt und einem Testlauf unterzogen.
Dank Teilautomatisierung: Effiziente Serienfertigung garantiert
Bei der Kernaufgabe der mechanischen Fertigung setzt die esmatic zunehmend auf automatisierte Prozesse. Teil der Ausstattung ist beispielsweise ein Verdrahtungsassistent der neusten Generation (PWA 5000), der im Bereich der Serienfertigung für erhebliche Zeiteinsparungen sorgt – mit positiven Auswirkungen auf die Preisgestaltung. Ein weiterer Vorteil: Einmal erstellte Vorlagen können bei der Bestellung weiterer Schaltschränke desselben Typs wiederverwendet werden und garantieren eine exakte Reproduktion. Auch die automatische Übermittlung von Daten aus der Planungssoftware EPLAN an die zur Modifikation vorgesehenen Maschinen ist möglich.
Individuelle Schaltschrankfertigung
-2560x1707.jpg)
Sonderwünsche willkommen!
Die esmatic verfügt über die Ressourcen und das Know-how, um jedes Detail eines Schaltschrankes exakt nach Ihren Vorstellungen umzusetzen. Unser Leistungsportfolio umfasst die gesamte Wertschöpfungskette – von der Beratung und Planung über die mechanische Fertigung bis zur Bestückung mit individuellen Baugruppen.
Bestens aufgestellt für Sonderanfertigungen
Individuelle Schaltschränke sind immer dann gefragt, wenn die zu steuernde Maschine ein Unikat ist oder der Schaltschrank im Hinblick auf die Umgebungsbedingungen (z. B. Hygienevorschriften, Temperaturen, Luftfeuchtigkeit, Platzbedarf) Anforderungen jenseits des Standards erfüllen soll. Genau darauf haben wir von der esmatic uns eingestellt: mit variabel steuerbaren Prozessen in der Fertigung, einer hohen Planungskompetenz und einer Ausstattung, die keine Wünsche offenlässt.
Beratung und Planung inklusive – nutzen Sie unser Engineering-Wissen
Die grundlegenden Produktionsschritte beim Bau individueller Schaltschränke sind identisch mit denen für die Serienfertigung. Unser standardisierter Prozess ist auf der verlinkten Seite ausführlich beschrieben. Der Unterschied im Vorgehen besteht vor allem darin, dass beim Bau individueller Schaltschränke weniger automatisierte Maschinen zum Einsatz kommen und dass der Beratungs- und Planungsbedarf deutlich höher ist.
Daher beginnt jedes Projekt mit der Bearbeitung unseres in hunderten Projekten bewährten Fragekatalogs. Mit diesem erheben wir eine Vielzahl an Informationen, z. B.:
- In welchem Land wird der Endkunde die Anlage betreiben?
- Welche Umgebungsbedingungen herrschen am Aufstellungsort?
- Muss der Schaltschrank branchenspezifischen Ansprüchen/Normen gerecht werden?
- Handelt es sich um einen ex-geschützten Raum?
- Welche Einführungen sind vorzusehen und wo müssen diese sich befinden (oben/unten)?
- Bevorzugen Auftraggeber bzw. Endkunde Materialien eines bestimmten Herstellers?
Sollten Sie keine eigenen Planungsressourcen haben, beginnen wir auf Basis dieser Informationen mit der Planung der Automatisierungsanlage: Unsere Experten erstellen mit EPLAN zuverlässige Unterlagen, nach denen wir die Schaltschränke im Anschluss exakt nach Ihren Vorgaben fertigen.
Alles im Blick – dank individueller realitätsgetreuer Tableaus
Eine Spezialität der esmatic ist die Integration von aussagekräftigen Tableaus – schematischen Raumübersichten mit integrierten LEDs, an denen man viele sicherheits- oder betriebsrelevante Informationen ablesen kann.
- Ist die Alarmanlage aktiviert?
- In welchem Betriebszustand befinden sich die zu steuernden Geräte?
- Stehen irgendwo im Gebäude noch Fenster oder Türen offen?
Unsere Lageplan-Tableaus sind nicht vorgefertigt, sondern werden individuell für den jeweiligen Schaltschrank erarbeitet. Sie unterstützen die Arbeit des Sicherheitsdienstes, ersparen zeitaufwendige Kontrollgänge und liefern im Falle einer Havarie wichtige Indizien für eine effiziente Fehlersuche.
Serienfertigung
Qualität ist reproduzierbar
Die esmatic fertigt Ihre Schaltschränke in zwei speziell für diese Zwecke errichteten Hallen mit einer Gesamtfläche von 1.900 m2. Die Fertigung ist teilautomatisiert und mit neuesten Maschinen ausgestattet. So können wir sicherstellen, dass alle Schaltschränke einer Serie identisch sind und eine konstant hohe Qualität aufweisen. Gleichzeitig beschleunigt die Teilautomatisierung die Fertigung der Schränke: Sind alle Komponenten lieferbar, stehen Ihre Schaltschränke in der Regel schon binnen kurzer Zeit zum Versand bzw. zur Abholung bereit.
-2560x1707.jpg)
Standardisierte Prozesse – in jeder Hinsicht normgerecht
Maßgeblich für die Organisation sämtlicher Bearbeitungsschritte ist die Schaltanlagennorm DIN EN 61439. Auf Wunsch orientieren wir uns auch an Ihren Werksnormen oder den Normen des Landes, in dem die Anlage zugelassen und betrieben werden soll. Die Schaltschränke werden in einem standardisierten Prozess gefertigt, dessen wichtigste Schritte im Folgenden skizziert werden:
Kommissionierung
Nach Übermittlung der Planungs- und Projektunterlagen wird geprüft, welche Komponenten in unserem gut bestückten Lager vorhanden sind und welche vom Einkauf bestellt werden müssen. Nach einer Sichtprüfung werden die Komponenten aus Lager- und Lieferbeständen dem für das Projekt vorgesehenen Kommissionierungswagen zugeordnet und für die Fertigung bereitgestellt.
Mechanische Fertigung

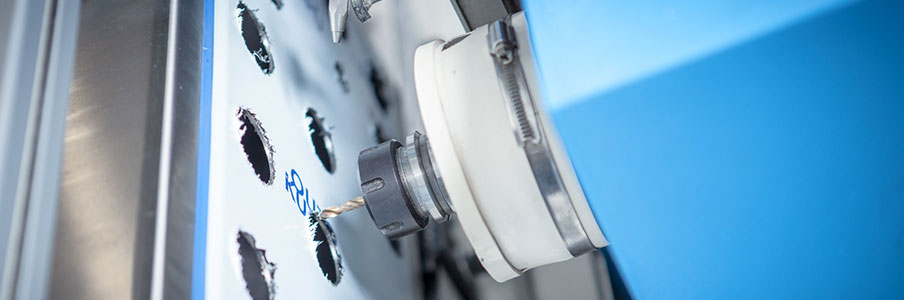

Hier werden alle vorgesehenen Modifikationen an den Bauteilen der Schaltschränke vorgenommen. Das beinhaltet im ersten Schritt u. a. das Anfertigen von Ausschnitten für Kabel, Lüfter, Panels etc., den Einbau von Kabelkanälen und Tragschienen sowie das Bestücken sämtlicher Komponenten. Eine genaue Auflistung aller Tätigkeiten finden Sie unter dem Menüpunkt Mechanische Fertigung, Details zu unserem Maschinenpark unter Ausstattung.
Elektrische Fertigung
In der elektrischen Fertigung wird der Schaltschrank mit den vorher bestückten Betriebsmitteln nach Schaltplan verdrahtet. Für die Serienfertigung nutzen wir einen Kabelkonfektionierungsautomaten, dessen Magazine mit acht verschiedenen Drahtsorten bestückt werden können.
Versand/Abfertigung
Nach der finalen Freigabe durch Produktionsleiter und Betriebsleiter werden die Schaltschränke verpackt und versandfertig gemacht – wenn nötig auch seefest oder luftfrachtgerecht. Darüber hinaus bieten wir den Service einer vorweggenommenen Zollabfertigung an.
Montage/Inbetriebnahme
Auf Wunsch übernimmt die esmatic für Sie alle im Vorfeld des Routinebetriebs anfallenden Arbeiten. Detaillierte Informationen hierzu finden Sie unter Montage und Inbetriebnahme.
